Σύντομη απάντηση
Μην επιλέγετε σύστημα αποχέτευσης μόνο από τη διάμετρο σωλήνα ή την τιμή.
Για ένα κτίριο στην Κύπρο πρέπει πρώτα να καθοριστούν η θέση του δικτύου, το είδος των λυμάτων, η υδραυλική διάταξη, ο αερισμός, η πρόσβαση για συντήρηση και το αν υπάρχουν ακουστικές απαιτήσεις.
Η εσωτερική αποχέτευση βαρύτητας και το εξωτερικό δίκτυο μετά την έξοδο από το κτίριο δεν είναι το ίδιο πρόβλημα σχεδιασμού.
1. Ξεχωρίστε την εσωτερική από την εξωτερική αποχέτευση
Η πρώτη βασική διάκριση είναι το όριο του συστήματος.
Για αποχέτευση λυμάτων με βαρύτητα εντός κτιρίων, η σειρά CYS EN 12056 αποτελεί τη σχετική βάση. Το CYS EN 12056-2 αφορά τις σωληνώσεις υγιεινής, τη διάταξη και τον υπολογισμό συστημάτων λυμάτων με βαρύτητα σε κατοικίες και άλλα κτίρια.
Για αποχετεύσεις και υπονόμους εκτός κτιρίων, το CYS EN 752 καλύπτει λειτουργικές απαιτήσεις και αρχές σχεδιασμού, εγκατάστασης, λειτουργίας, συντήρησης και αποκατάστασης από το σημείο όπου τα λύματα εγκαταλείπουν το κτίριο ή το σύστημα απορροής ομβρίων και μετά.
Αυτό έχει σημασία επειδή ένα σύστημα σωλήνων κατάλληλο για εσωτερική στήλη λυμάτων δεν είναι αυτομάτως η σωστή προδιαγραφή για υπόγεια εξωτερική αποχέτευση.
2. Ξεκινήστε από τη διάταξη των ειδών υγιεινής, όχι από μια αγαπημένη διάμετρο
Το δίκτυο πρέπει να εξυπηρετεί τα πραγματικά είδη υγιεινής και τον τρόπο με τον οποίο αυτά συνδέονται σε κλάδους, κατακόρυφες στήλες και κύριες αποχετεύσεις.
Πριν από την επιλογή σωλήνων, καθορίστε:
- ποια είδη υγιεινής εκφορτίζουν σε κάθε κλάδο,
- πού βρίσκονται οι κατακόρυφες στήλες,
- μήκη και διαδρομές κλάδων,
- αλλαγές κατεύθυνσης,
- σημεία σύνδεσης κλάδων με στήλες,
- πού εξέρχεται η αποχέτευση από το κτίριο,
- αν υπάρχουν είδη υγιεινής κάτω από τη σχετική στάθμη πλημμύρας,
- πώς θα εξασφαλιστεί πρόσβαση για συντήρηση.
Η υδραυλική διάταξη και ο υπολογισμός πρέπει στη συνέχεια να καθορίσουν τις απαιτούμενες διαμέτρους και τη διαμόρφωση.
3. Ο αερισμός είναι μέρος του σχεδιασμού
Το σύστημα αποχέτευσης πρέπει να μεταφέρει λύματα ενώ ταυτόχρονα διαχειρίζεται μεταβολές πίεσης μέσα στις σωληνώσεις.
Ανεπαρκής αερισμός ή λανθασμένη διάταξη μπορεί να συμβάλει σε προβλήματα υδατοπαγίδων, θόρυβο και ασταθή λειτουργία.
Ο αερισμός δεν πρέπει επομένως να προστίθεται εκ των υστέρων αφού έχουν ήδη αποφασιστεί όλες οι διάμετροι. Η διάταξη στηλών, κλάδων και ο τρόπος αερισμού πρέπει να εξετάζονται μαζί.
4. Η κλίση έχει σημασία, αλλά δεν είναι η μόνη παράμετρος
Η αποχέτευση βαρύτητας εξαρτάται από κατάλληλες κλίσεις και υδραυλικές συνθήκες.
Πολύ μικρή κλίση μπορεί να επηρεάσει αρνητικά τη μεταφορά. Όμως η απλή αύξηση της κλίσης δεν αντικαθιστά σωστή διαστασιολόγηση, διάταξη κλάδων, αερισμό και κατάλληλα εξαρτήματα.
Ο σχεδιασμός πρέπει να εξετάζει ολόκληρη τη διαδρομή ροής και όχι έναν ενιαίο «κανόνα κλίσης» για κάθε σωλήνα και κάθε εφαρμογή.
5. Χρησιμοποιήστε εξαρτήματα που υποστηρίζουν τη σωστή ροή
Οι αλλαγές κατεύθυνσης, οι είσοδοι κλάδων και οι μεταβάσεις επηρεάζουν τον τρόπο με τον οποίο τα λύματα εισέρχονται και κινούνται στο σύστημα.
Τα εξαρτήματα πρέπει να είναι συμβατά με τη συγκεκριμένη σειρά σωληνώσεων και κατάλληλα για τη διάταξη.
Μην σχεδιάζετε το δίκτυο γύρω από ό,τι εξάρτημα βρίσκεται τυχαία διαθέσιμο στο εργοτάξιο. Πρώτα σχεδιάζεται η σωστή διαδρομή και μετά επιλέγονται τα συμβατά εξαρτήματα του συστήματος.

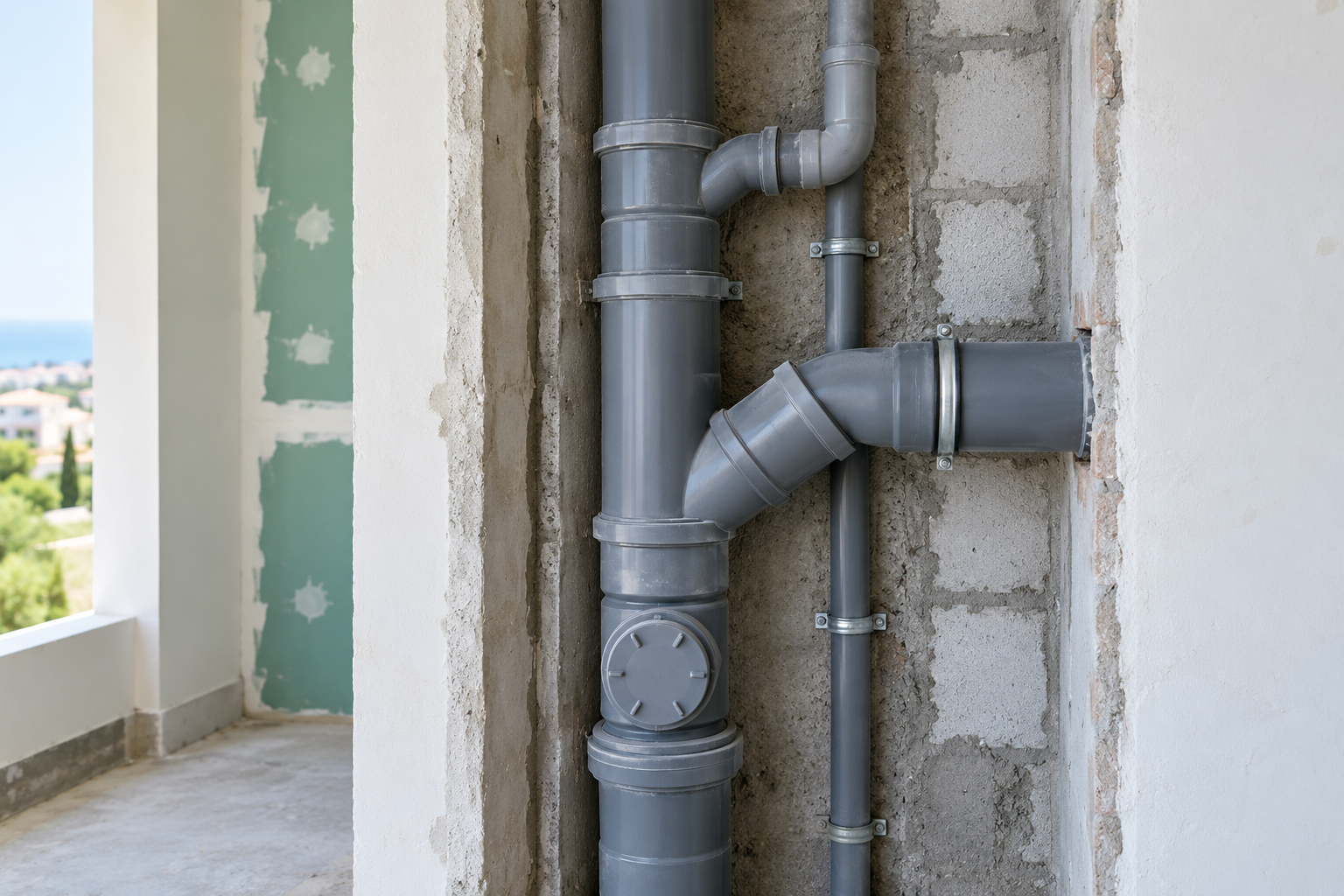

6. Προβλέψτε πρόσβαση για έλεγχο και συντήρηση
Το δίκτυο πρέπει να παραμένει συντηρήσιμο αφού ολοκληρωθεί το κτίριο.
Προβλέψτε πρόσβαση σε σημεία όπου είναι πιθανότερη μια απόφραξη ή όπου αλλαγές κατεύθυνσης και συνδέσεις δικτύου κάνουν τη συντήρηση σημαντική.
Μια αισθητικά καθαρή εγκατάσταση που δεν μπορεί να ελεγχθεί ή να καθαριστεί χωρίς καταστροφικές εργασίες δεν είναι καλή μακροχρόνια λύση.
Στην υπόγεια εξωτερική αποχέτευση, τα φρεάτια και η στρατηγική πρόσβασης πρέπει να αποτελούν μέρος της διάταξης και όχι προσθήκη μετά την τοποθέτηση σωλήνων.
7. Επιλέξτε το σύστημα σωλήνων σύμφωνα με την εφαρμογή
Τα προϊόντα αποχέτευσης διαφέρουν ως προς την προβλεπόμενη χρήση, το υλικό, τον τρόπο σύνδεσης, τις θερμοκρασιακές δυνατότητες, τα μηχανικά χαρακτηριστικά και το περιβάλλον εγκατάστασης.
Πριν από παραγγελία, επιβεβαιώστε:
- εσωτερική ή εξωτερική εφαρμογή,
- υπέργεια ή υπόγεια εγκατάσταση,
- είδος λυμάτων και αναμενόμενη θερμοκρασία,
- συμβατότητα εξαρτημάτων και στεγανοποιήσεων,
- απαιτήσεις στήριξης,
- πρόβλεψη διαστολής όπου απαιτείται,
- απαιτήσεις πυροπροστασίας ή άλλων κτιριακών υπηρεσιών όπου εφαρμόζονται,
- οδηγίες εγκατάστασης του κατασκευαστή.
Το CYS EN 476 δίνει γενικές απαιτήσεις για εξαρτήματα αποχετεύσεων και υπονόμων. Δεν είναι πρότυπο προϊόντος και δεν αντικαθιστά τις λειτουργικές απαιτήσεις προτύπων συστήματος όπως το EN 752· επιλέξτε προϊόντα σύμφωνα με τα εφαρμοστέα πρότυπα προϊόντων και τη μελέτη του έργου.
8. Πότε χρειάζονται ηχομονωτικοί σωλήνες αποχέτευσης
Ο θόρυβος της αποχέτευσης μπορεί να είναι σημαντικός σε διαμερίσματα, ξενοδοχεία, υπνοδωμάτια δίπλα σε στήλες, γραφεία, χώρους υγείας και άλλα κτίρια με αυξημένες απαιτήσεις άνεσης.
Ένα acoustic σύστημα δεν είναι απλώς σωλήνας διαφορετικού χρώματος. Τα συστήματα χαμηλού θορύβου μπορεί να χρησιμοποιούν διαφορετική κατασκευή σωλήνα, εξαρτήματα και λεπτομέρειες εγκατάστασης για μείωση αερόφερτου και δομικού θορύβου.
Η απόφαση πρέπει να λαμβάνει υπόψη:
- θέση των στηλών σε σχέση με κατοικημένους χώρους,
- τύπο κτιρίου,
- απαιτούμενη ακουστική άνεση,
- κατασκευή shaft και τοιχοποιιών,
- στηρίγματα και τρόπο στερέωσης,
- πιστοποιημένη/δοκιμασμένη απόδοση του συγκεκριμένου συστήματος,
- προδιαγραφή έργου.
Η χρήση acoustic σωλήνα χωρίς κατάλληλα στηρίγματα, διελεύσεις και κτιριακές λεπτομέρειες μπορεί να υπονομεύσει τον στόχο της εγκατάστασης.
Για τεχνική σύγκριση, ζητήστε στοιχεία ηχομέτρησης κατά EN 14366-1 και ελέγξτε τη διάταξη εγκατάστασης που δοκιμάστηκε. Πρόκειται για εργαστηριακή μέθοδο μέτρησης, όχι για έγκριση προϊόντος ή εγγύηση της στάθμης θορύβου στο ολοκληρωμένο κτίριο.
Δείτε την κατηγορία ηχομονωτικών συστημάτων αποχέτευσης και ελέγξτε τα συμβατά εξαρτήματα και τις οδηγίες εγκατάστασης του συγκεκριμένου συστήματος.
9. Μην εξισώνετε την απορροή ομβρίων με την αποχέτευση λυμάτων
Η απορροή ομβρίων έχει δικές της υδραυλικές απαιτήσεις μέσα στη σειρά EN 12056.
Μην θεωρείτε ότι οι διαστάσεις σωληνώσεων λυμάτων εφαρμόζονται αυτόματα στα όμβρια. Επιφάνεια στέγης, βάση βροχόπτωσης σχεδιασμού, στόμια και κατακόρυφες υδρορροές χρειάζονται ξεχωριστή αξιολόγηση.
10. Ελέγξτε αν απαιτείται ανύψωση λυμάτων
Είδη υγιεινής κάτω από την κατάλληλη στάθμη βαρυτικής αποχέτευσης ή πλημμύρας μπορεί να χρειάζονται σύστημα ανύψωσης λυμάτων αντί απλής σύνδεσης σε κλάδο βαρύτητας.
Αν υπάρχει WC, ντους ή άλλη κατανάλωση σε υπόγειο που δεν μπορεί να εκφορτίσει με ασφάλεια μέσω βαρύτητας, αυτό πρέπει να εντοπιστεί πριν οριστικοποιηθεί το δίκτυο.
Συχνά λάθη
Επιλογή διαμέτρου από συνήθεια
Μια διάμετρος που χρησιμοποιείται συχνά δεν αντικαθιστά τον έλεγχο φορτίου, διάταξης και εφαρμοζόμενου προτύπου.
Ίδια αντιμετώπιση εσωτερικής και υπόγειας εξωτερικής αποχέτευσης
Το περιβάλλον, τα φορτία, η πρόσβαση και το πλαίσιο σχεδιασμού διαφέρουν.
Παράβλεψη αερισμού
Μεγάλη διάμετρος δεν διορθώνει από μόνη της ένα κακό δίκτυο αν δεν αντιμετωπίζονται σωστά οι πιέσεις και η προστασία των υδατοπαγίδων.
Μόνιμη απόκρυψη κάθε σύνδεσης
Η πρόσβαση συντήρησης πρέπει να σχεδιάζεται πριν κλείσουν τα τελειώματα.
Επιλογή acoustic σωλήνα χωρίς acoustic λεπτομέρειες εγκατάστασης
Η απόδοση χαμηλού θορύβου εξαρτάται από ολόκληρο το σύστημα και την εγκατάστασή του, όχι μόνο από το τοίχωμα του σωλήνα.
Τι στοιχεία να έχετε πριν ζητήσετε επιλογή προϊόντων
Συγκεντρώστε:
- αρχιτεκτονικές κατόψεις,
- θέσεις ειδών υγιεινής,
- αριθμό ορόφων,
- προτεινόμενες θέσεις στηλών,
- διαδρομή προς την εξωτερική αποχέτευση,
- αν οι σωλήνες είναι εσωτερικοί, εμφανείς, σε shafts ή υπόγειοι,
- αν απαιτείται ακουστική προστασία,
- τυχόν υπόγεια ή σημεία κάτω από στάθμη πλημμύρας,
- διαθέσιμο χώρο για σωληνώσεις/shafts,
- προδιαγραφή έργου αν υπάρχει.
Σε ανακαίνιση βοηθούν επίσης φωτογραφίες και οι υπάρχουσες διάμετροι σωληνώσεων.
Πρακτική σύσταση
Αντιμετωπίστε την αποχέτευση ως σχεδιασμένο δίκτυο και όχι ως συλλογή σωλήνων και εξαρτημάτων.
Πρώτα καθορίζονται το όριο του συστήματος, η διάταξη ειδών υγιεινής, οι υδραυλικές απαιτήσεις, ο αερισμός και η πρόσβαση για συντήρηση. Μετά επιλέγεται συμβατή σειρά προϊόντων που καλύπτει αυτές τις απαιτήσεις.
Όταν στήλες βρίσκονται κοντά σε χώρους που απαιτούν ησυχία, συγκρίνετε standard και acoustic σύστημα σε επίπεδο έργου και όχι μόνο με βάση την τιμή ανά μέτρο σωλήνα.
Συμπέρασμα και επικοινωνία
Για βοήθεια στην επιλογή σωλήνων, εξαρτημάτων ή acoustic συστήματος αποχέτευσης στην Κύπρο, στείλτε στη Thomas Moudouros Ltd τις κατόψεις, τον αριθμό ορόφων, τις θέσεις ειδών υγιεινής και τις προτεινόμενες διαδρομές στηλών και σωληνώσεων. Αυτά τα στοιχεία επιτρέπουν ουσιαστικό τεχνικό έλεγχο πριν από επιλογή προϊόντων και προσφορά.
